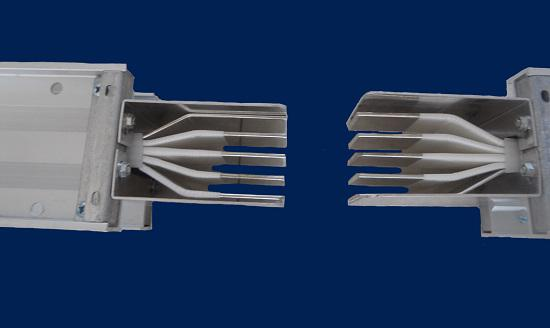

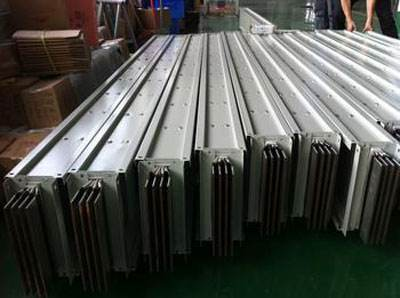

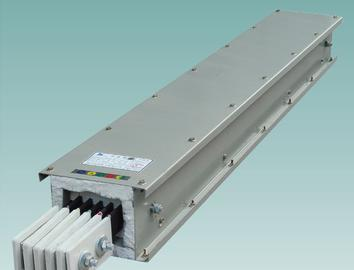

NHX6/G耐火絕緣母線槽系列主要用于消防要求比較高的輸配電系統。本系列產品在火災發生時，仍能保證一定時間的供電。主要用于高層建筑、地鐵等人員密集的公共場合和消防要求比較高的其他場合。
產品符合GB7251.2、JB/T9662和JB/T10327等國家標準和行業標準的要求。外殼噴涂耐火涂料，發生火災時，在3~5分鐘內，涂料開始發泡、膨脹，形成隔熱層，有效地降低了熱量的傳遞,而且封閉了所有的通口,防止消防時水的進入而引起母線短路,保證正常供電。導體銅排纏繞云母帶，具有良好的耐高溫性能和耐燃燒性能，在常態下具有良好的柔軟性和介電性能。
? 技術參數
額定電流（A） | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | |
高運行電壓（V） | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
1min工頻電壓(V) | 3750 | 3750 | 3750 | 3750 | 3750 | 3750 | 3750 | 3750 | |
絕緣電阻 （MΩ）≥ | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
短路 | 有效值（KA） | 30 | 30 | 30 | 50 | 50 | 65 | 65 | 80 |
峰值（KA） | 63 | 63 | 63 | 105 | 105 | 143 | 143 | 176 | |
阻抗50Hz | RAC(mΩ/m) | 0.095 | 0.077 | 0.065 | 0.050 | 0.041 | 0.036 | 0.028 | 0.023 |
X(mΩ/m) | 0.034 | 0.027 | 0.023 | 0.017 | 0.014 | 0.011 | 0.009 | 0.007 | |
Z(mΩ/m) | 0.101 | 0.081 | 0.069 | 0.053 | 0.043 | 0.037 | 0.029 | 0.024 | |
電壓降△U（V/m） （以cosφ=0.9為例） | 0.069 | 0.088 | 0.095 | 0.090 | 0.093 | 0.103 | 0.100 | 0.102 | |
耐火等級 | 120分鐘/1000℃ | ||||||||
